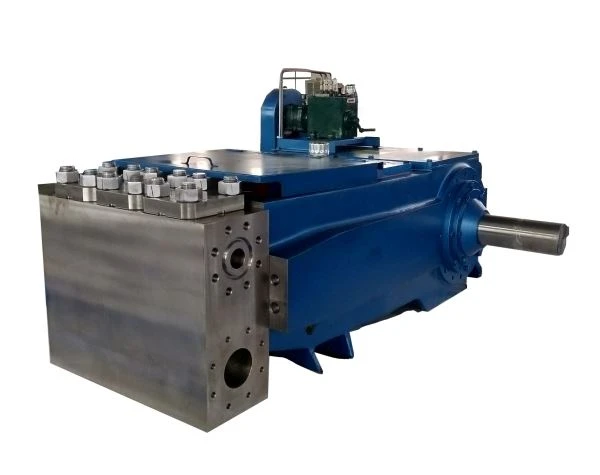

é um dos principais fabricantes e fornecedores de bombas de potência triplex 250t-5 na China. Fique à vontade para comprar bombas de potência triplex 250t-5 personalizadas a preços competitivos de nossa fábrica. Se você tiver alguma dúvida sobre cotação, sinta-se à vontade para nos enviar um e-mail.
Equipamento Padrão
• Alumínio fundido-bronze, aço inoxidável duplex forjado,
ou extremidades fluidas de aço carbono forjado
• Caixas de empanque de alumínio-bronze ou aço inoxidável duplex
• Vários designs de válvula oferecidos por estilo de extremidade de fluido
• Êmbolos revestidos de carboneto de tungstênio sobre base de aço inoxidável ou êmbolos de cerâmica sólida
• Virabrequim duplo estendido
• Vários arranjos de gaxetas de êmbolo oferecidos
Acessórios opcionais
• Parafuso Yalong nos redutores de engrenagem (proporções)
– 2.27:1 – 3.36:1 – 4.84:1
– 2.89:1 – 3.69:1 – 5.56:1
– 3.25:1 – 4.38:1
• Lubrificadores de embalagem
• Arranjos de embalagem de êmbolo personalizados
• Pacotes completos de bombas
Especificações da bomba
|
Nominal (HP, kW) |
250 |
187 |
|
Comprimento do curso (pol., mm) |
5 |
127 |
|
Pressão máxima de descarga (PSI, Bar) |
||
|
250T-5H |
5,000 |
345 |
|
250T-5M |
3,030 |
209 |
|
250T-5L |
1,540 |
106 |
|
Carga nominal da haste (lb, kg) |
14,885 |
6,738 |
|
Velocidade API-674, RPM |
310 |
|
|
Velocidade máxima, RPM |
400 |
|
|
Velocidade mínima, RPM |
100 |
|
|
Dimensões do virabrequim (pol., mm) |
||
|
Diâmetro |
4.875 |
124 |
|
Comprimento (longo) |
11.85 |
301 |
|
Comprimento (curto) |
5.62 |
143 |
|
Chaveta, largura × profundidade (pol., mm) |
1.25 × .62 |
32 × 16 |
|
Capacidade de óleo (gal, l) |
||
|
Bombear |
6.5 |
24.6 |
|
Redutor (varia com a proporção) |
3,5 a 6,5 |
13 a 25 |
|
Peso (lb, kg); apenas estimativas |
||
|
Bombear |
||
|
250T-5H |
4,932 |
2,237 |
|
250T-5M |
4,958 |
2,249 |
|
250T-5L |
4,588 |
2,081 |
|
Redutor |
1,100 |
499 |
|
Eficiência mecânica |
90% |
|
Conexões de flange
|
Modelo de bomba |
Tamanhos de conexão de descarga (pol., mm) |
Tamanhos de conexão de sucção (pol., mm) |
|
250T-5H |
2 (50,8) ANSI 2500 RJ |
3 (76,2) API 2000 RJ |
|
250T-5M |
2 (50,8) API 5000 RJ |
4 (101,6) ANSI 150FF |
|
250T-5L |
3 (76,2) API 2000 RJ |
6 (152,4) ANSI 150FF |
Avaliações de desempenho
|
Modelo (padrão) |
Diâmetro do êmbolo (pol.) |
Galões por revolução |
Pressão Máxima PSI |
100 rpm |
150 rpm |
200 rpm |
310 rpm* |
350 rpm |
400 rpm |
||||||
|
GPM |
DBP |
GPM |
DBP |
GPM |
DBP |
GPM |
DBP |
GPM |
DBP |
GPM |
DBP |
||||
|
250T-5H |
1.875 |
0.1793 |
5000 |
17.9 |
615 |
26.9 |
922 |
35.9 |
1229 |
55.6 |
1906 |
62.8 |
2152 |
71.7 |
2459 |
|
2.000 |
0.2040 |
4730 |
20.4 |
699 |
30.6 |
1049 |
40.8 |
1399 |
63.2 |
2168 |
71.4 |
2448 |
81.6 |
2798 |
|
|
2.125 |
0.2303 |
4190 |
23.0 |
790 |
34.5 |
1184 |
46.1 |
1579 |
71.4 |
2448 |
80.6 |
2764 |
92.1 |
3158 |
|
|
2.250 |
0.2582 |
3740 |
25.8 |
885 |
38.7 |
1328 |
51.6 |
1770 |
80.0 |
2744 |
90.4 |
3098 |
103.3 |
3541 |
|
|
250T-5M |
2.500 |
0.3187 |
3030 |
31.9 |
1093 |
47.8 |
1639 |
63.7 |
2186 |
98.8 |
3388 |
111.6 |
3825 |
127.5 |
4371 |
|
2.750 |
0.3857 |
2500 |
38.6 |
1322 |
57.9 |
1984 |
77.1 |
2645 |
119.6 |
4099 |
135.0 |
4628 |
154.3 |
5289 |
|
|
3.000 |
0.4590 |
2100 |
45.9 |
1574 |
68.8 |
2361 |
91.8 |
3147 |
142.3 |
4879 |
160.6 |
5508 |
183.6 |
6295 |
|
|
3.250 |
0.5387 |
1790 |
53.9 |
1847 |
80.8 |
2770 |
107.7 |
3694 |
167.0 |
5725 |
188.5 |
6464 |
215.5 |
7388 |
|
|
250T-5L |
3.500 |
0.6247 |
1540 |
62.5 |
2142 |
93.7 |
3213 |
124.9 |
4284 |
193.7 |
6640 |
218.7 |
7497 |
249.9 |
8568 |
|
3.750 |
0.7172 |
1340 |
71.7 |
2459 |
107.6 |
3688 |
143.4 |
4918 |
222.3 |
7623 |
251.0 |
8606 |
286.9 |
9836 |
|
|
4.000 |
0.8160 |
1180 |
81.6 |
2798 |
122.4 |
4197 |
163.2 |
5595 |
253.0 |
8673 |
285.6 |
9792 |
326.4 |
11191 |
|
|
4.250 |
0.9212 |
1050 |
92.1 |
3158 |
138.2 |
4738 |
184.2 |
6317 |
285.6 |
9791 |
322.4 |
11054 |
368.5 |
12633 |
|
|
4.500 |
1.0327 |
930 |
103.3 |
3541 |
154.9 |
5311 |
206.5 |
7082 |
320.2 |
10977 |
361.5 |
12393 |
413.1 |
14163 |
|
|
Modelo (métrica) |
Diâmetro do êmbolo (pol.) |
Litros por revolução |
BAR de Pressão Máxima |
100 rpm |
150 rpm |
200 rpm |
310 rpm* |
350 rpm |
400 rpm |
||||||
|
LPM |
M3/h |
LPM |
M3/h |
LPM |
M3/h |
LPM |
M3/h |
LPM |
M3/h |
LPM |
M3/h |
||||
|
250T-5H |
1.875 |
0.6786 |
371 |
67.9 |
4.1 |
101.8 |
6.1 |
135.7 |
8.1 |
210.4 |
12.6 |
237.5 |
14.3 |
271.5 |
16.3 |
|
2.000 |
0.7721 |
326 |
77.2 |
4.6 |
115.8 |
6.9 |
154.4 |
9.3 |
239.4 |
14.4 |
270.2 |
16.2 |
308.9 |
18.5 |
|
|
2.125 |
0.8717 |
289 |
87.2 |
5.2 |
130.8 |
7.8 |
174.3 |
10.5 |
270.2 |
16.2 |
305.1 |
18.3 |
348.7 |
20.9 |
|
|
2.250 |
0.9772 |
257 |
97.7 |
5.9 |
146.6 |
8.8 |
195.4 |
11.7 |
302.9 |
18.2 |
342.0 |
20.5 |
390.9 |
23.5 |
|
|
250T-5M |
2.500 |
1.2065 |
209 |
120.6 |
7.2 |
181.0 |
10.9 |
241.3 |
14.5 |
374.0 |
22.4 |
422.3 |
25.3 |
482.6 |
29.0 |
|
2.750 |
1.4598 |
172 |
146.0 |
8.8 |
219.0 |
13.1 |
292.0 |
17.5 |
452.5 |
27.2 |
510.9 |
30.7 |
583.9 |
35.0 |
|
|
3.000 |
1.7373 |
145 |
173.7 |
10.4 |
260.6 |
15.6 |
347.5 |
20.8 |
538.6 |
32.3 |
608.1 |
36.5 |
694.9 |
41.7 |
|
|
3.250 |
2.0389 |
123 |
203.9 |
12.2 |
305.8 |
18.4 |
407.8 |
24.5 |
632.1 |
37.9 |
713.6 |
42.8 |
815.6 |
48.9 |
|
|
250T-5L |
3.500 |
2.3647 |
106 |
236.5 |
14.2 |
354.7 |
21.3 |
472.9 |
28.4 |
733.0 |
44.0 |
827.6 |
49.7 |
945.9 |
56.8 |
|
3.750 |
2.7145 |
93 |
271.5 |
16.3 |
407.2 |
24.4 |
542.9 |
32.6 |
841.5 |
50.5 |
950.1 |
57.0 |
1,85.8 |
65.1 |
|
|
4.000 |
3.0886 |
81 |
308.9 |
18.5 |
463.3 |
27.8 |
617.7 |
37.1 |
957.5 |
57.4 |
1081.0 |
64.9 |
1235.4 |
74.1 |
|
|
4.250 |
3.4867 |
72 |
348.7 |
20.9 |
523.0 |
31.4 |
697.3 |
41.8 |
1080.9 |
64.9 |
1220.3 |
73.2 |
1394.7 |
83.7 |
|
|
4.500 |
3.9089 |
64 |
390.9 |
23.5 |
586.3 |
35.2 |
781.8 |
46.9 |
1211.8 |
72.7 |
1368.1 |
82.1 |
1563.6 |
93.8 |
|
*Velocidade da API
Notas Gerais
1. As capacidades mostradas baseiam-se em 100% de eficiência volumétrica. As capacidades reais são mais baixas, com base na pressão de descarga e na compressibilidade do fluido.
2. Projetos compatíveis com API-674 e NACE estão disponíveis; consulte Yalong para obter detalhes e exceções a esses padrões.
3. Para operação abaixo de 200 RPM é necessário um sistema de lubrificação auxiliar.
4. Os tamanhos padrão dos êmbolos são mostrados, porém outros tamanhos estão disponíveis mediante solicitação.
5. Válvulas esféricas devem ser instaladas ao usar êmbolos de 4,00 pol.
